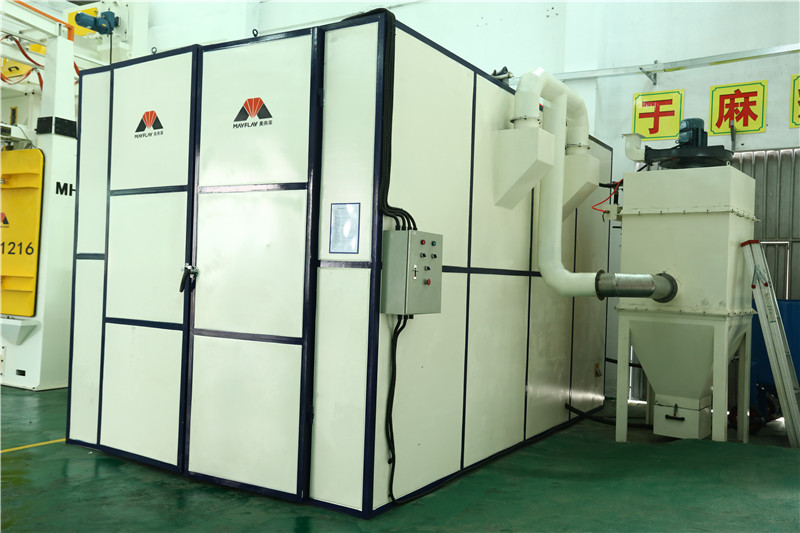

半自动喷砂房
产品简介

喷砂房又叫喷丸房、打砂房,适应于一些大型工件表面清理、除锈,增加工件与涂层之间的附着力效果。

应用范围

机械设备、造船工业、军事、工程机械、石油机械行业、桥梁行业、机车行业、喷涂行业、大型钢构等

突出优势
  • 喷砂室采用优质波纹板加强制作,内部护4mm橡胶并配可独立控制LED照明灯;
  • 采用300L喷砂压力系统配套汤姆逊流量阀,自动循环,保证不断砂;
  • 采用提升机回收系统;
  • 配套除尘系统,采用粉尘二次过滤技术;
  • 配套电气控制系统;
  • 采用碳化钨喷枪;
  • 配套分选系统;
喷砂产品对比
VS
喷砂前
喷砂后
工作原理
喷砂房又叫喷丸房、打砂房,适应于一些大型工件表面清理、除锈,增加工件与涂层之间的附着力效果; 喷砂作业前,将工件送入喷砂室体,接通电、气装置,打开喷砂照明灯,穿戴好防护服,关闭主机门,手持喷砂枪,打开喷砂开关,手持喷枪对零件进行喷砂清理。 喷射出来的钢丸掉落到喷砂室底部回收处,通过螺旋推料器进入提升机将丸料回收,经过旋风分离器装置对丸料、碎钢丸、粉尘进行分离,合格的钢丸直接进入喷砂器上方的储料仓内,准备再次利用。 碎钢丸和粉尘则被除尘系统直接吸走,吸附于滤筒表面,除尘器脉冲阀会定时产生脉冲信号,将储存于气包中的压缩空气释放,瞬间形成膨胀气流作用于滤筒内部,将吸附于滤筒表面的粉尘振动脱落,掉落于下端集尘斗中,定期进行清理。
产品描述
1喷砂室

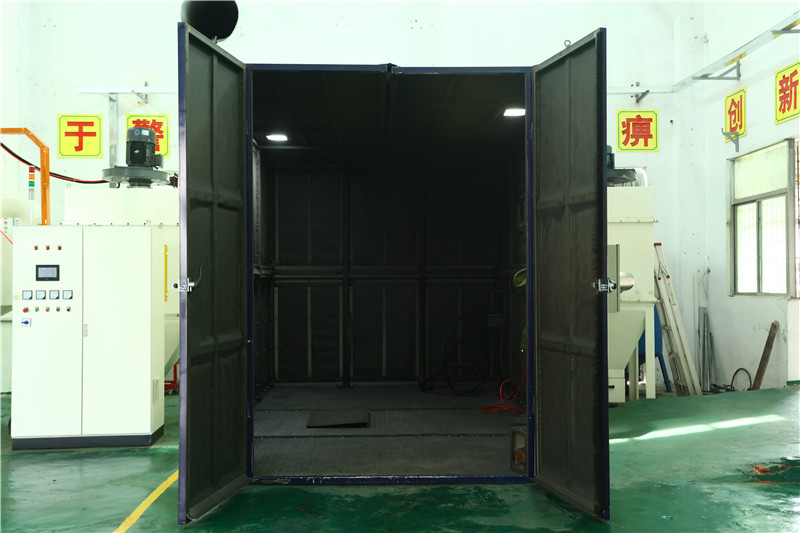

1. 喷砂室采用优质波纹板加强制作,确保足够的刚性,且外观精美。室内部护4mm耐磨橡胶皮,既有防护又有极好的降音降噪作用。室体门采用卷帘式密封结构,安全可靠,噪音低且密封性能好。

2. 喷砂室前面为工件进出门,采用左右手动开闭,地面安装轻轨,有轨台车运送工件进出喷砂室。

3. 喷砂室顶部安装8盏防尘防爆LED照明灯,600流明度/盏。配有开关,方便操作员观察时打开照明灯。

4. 喷砂室内喷砂启动开关和急停按钮,自动喷砂时自动状态下一键启动即可。手动喷砂时,打开喷砂按钮,手持喷枪对准工件进行喷砂作业。停止时同样按下停止喷砂开关即可。急停按钮安装于喷砂操作区,如发生紧急情况时,立即按压停机。

5. 喷砂室体内最大承重极限7T。

6. 喷砂室内规格:8000*4000*3000mm(长x宽x高)。

2压力罐系统

1. 由1个280L压力罐组成,采用桃型设计,增加钢丸的流动性。

2. 上部连接气动蝶阀和储料仓,喷砂作业时气动阀处于关闭状态,喷砂结束时气动阀打开,开始对压力罐进行加砂。

3. 管路中配有手动空气开关阀、油水分离器+调压阀、气动隔膜阀、储气罐、防暴器、排气消音器和砂阀等。

4. 配备1支碳化钨喷枪,每根喷枪配10米长喷砂管。

3丸料提升系统

1. 喷砂作业时,喷砂后的丸料经过锥形斜坡人工推到提升机底部,由提升机将丸料提升到顶部分选器。经过分选器对丸料的风选分离作用,合格的丸料被储存在储料箱中,等待被再次循环使用。碎钢丸及粉尘被除尘器经由除尘管道带走,最终经过除尘器脉冲作用,将粉尘清理储存于废料斗内,定期进行清理。

2. 提升机皮带采用抗撕裂合成纤维制成,刮砂斗采用1.2mm厚耐磨合金钢经一次冲压成型,重量轻,减轻了提升电机负担,更加节能。丸料提升回收系统,由减速电机驱动,包括带轮、特制平带、合金刮砂斗、减速电机等。

3. 减速电机:功率2.2kw,输出转速9.7rpm,提升量:100kg/min。

4风力分选系统


1. 一套风力分离器系统,采用满幕帘式分离系统,分离效果好。

2. 风选器后部安装有丸、砂、粉尘分离的吸风管,内部有调节阀门,能有效的将碎钢丸和粉尘及时分离。


5滤筒除尘系统MDC-12

1. 风机功率:22kw。

2. 除尘风量:23000m3/h,风压3400Pa。

3. 内部配有12个除尘器过滤筒,过滤面积10m3/个。

4. 配有一套二次过滤装置。适合于室内排放,粉尘排低于80mg/m3。

5. 带自动反吹清理装置,可以设定反吹时间间隔。

6. 除尘器进风口配有风门,可以根据设备使用情况调节风量。

6电控系统

1. 采用正泰或者施耐德品牌低压电气元件

2. 采用喷砂时间控制器

3. 采用亚德客气动元件

4. 采用流量检测电流表

5. 1套照明灯

6. 1套散热风扇

参数介绍

美弗莱喷砂房参数配置表

序号 设备名称 半自动喷砂房
1 设备型号 MSH804030-280L-1 MSH805040-280L1-2E
2 喷砂室长度(mm) 8000 8200
3 喷砂室宽度(mm) 4000 5000
4 喷砂室高度(mm) 3000 4050
5 喷砂室门宽(mm) 2500 5000
6 喷砂室门高(mm) 2380 4050
7 入口最大尺寸(宽x高) 2500*2380mm 5000*4050mm
8 承重(不含工装) ≤1吨 ≤3吨
9 体积 2000*2400*2200mm 8020*5000*4050mm
10 储气罐容量(L) 280L 280L
11 喷枪数量 1支 2支
12 喷砂工作压力 0.6~0.8MPa 0.6~0.8MPa
13 空气消耗量 8-10m3/min 8-10m3/min
14 喷砂压力调节范围 4-7bar 4-7bar
15 丸料回收方式 人工回砂+自动提升
16 送料方式 手动 台车送料
17 干式除尘器 12滤芯 12滤芯(22KW)
18 裸机外形尺寸(长宽高) 8500*5750*4390mm 8800*7877*5576mm
19 包含除尘器尺寸(长宽高) 17180*9715*5576mm
20 总功率+除尘器 ≤20KW 3.44KW+22KW
21 总重量裸机+除尘器 10吨+2.7吨
22 除尘面积 36平方米


标准配置:

1 电器柜:本型号标准配置为散热扇,可选配空调
2 可编程控制器PLC:西门子(根据客户要求,可选配其他品牌)
3 触摸屏:西门子(根据客户要求,可选配其他品牌)
4 变频器:BEST(根据客户要求,可选配其他品牌)
5 电源电压:AC380V 三相五线
6 低压电器:CHINT(根据客户要求,可选配其他品牌)
7 气动元件:ARITAC(根据客户要求,可选配其他品牌)
8 电线电缆
9 美弗莱还可根据你的要求定制各种非标抛丸机。
