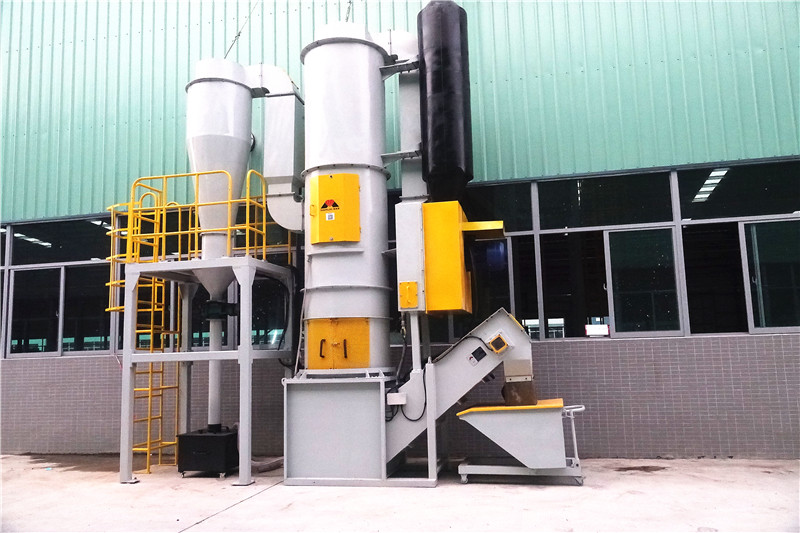

湿式除尘器(标准版)
产品简介

文丘里除尘器是使含尘气体与液体(一半为水)密切接触,利用水滴和颗粒的惯性碰撞及其他作用捕集颗粒或使颗粒增大的装置;他是由储水箱、集尘管道、除尘室、除尘风机、消音装置、除尘水泵、刮泥系统、集尘斗、旋风分离器、检修平台,喷淋系统,防爆窗口等部分组成,其中电气装置部分均采用防爆电机,在性能上有显著的提高,既能高效率的满足除尘效果,又将安全隐患有效控制并合理的排除,使安全性能方面与干式除尘器有着较大的提高。

应用行业

各类工业粉尘,有机异味、酸碱废气吸收净化等有害气体的洗涤净化,锅炉烟气脱硫、压铸机、中央熔炉、焚烧炉等烟气、化工制药、食品加工、治金、铸造、碳素材料、机械加工、建材、压片机、制粒机、混合机、配料、拌料、振筛等行业。

突出优势
  • 更加安全可靠、防火防爆;
  • 采用先进的文丘里结构,更加环保;
  • 采用旋风分离系统;
  • 粉尘排放量低于20mg/m3,环保指标达到欧洲标准;
  • 该系统具有风压报警装置;
  • 集成化设计,可维护性提高95%;
  • 整机无任何易损备件;
产品对比
VS
美弗莱
同行业
工作原理
利用除尘风机将含有粉尘的空气吸入湿式除尘系统的进风口,利用文丘里原理及星形卸料器将大颗粒粉尘进行初步过滤分离,排出至本系统的预排尘箱。余下含有细颗粒的空气进入正式水雾除尘的后续处理,在水雾与粉尘的充分混合后,含尘污水流入过滤水箱,通过沉淀形成淤泥,淤泥通过刮泥系统刮出到装泥小车,污水通过污水处理系统净化后再循环使用。
产品描述
1除尘风机系统

1. 风机+电机系统。

2. 消音器: 一部分的水坠落到回水箱中而另一部分则进入风机被吹向消音器,在消音器中有许多的孔在风机的作用下水珠被吹散分散在四周,在这一过程中水珠被消音器的内孔打散变为更为细小的水珠附着在消音器的侧壁上,但是由于消音器上部被大面积的遮挡住绝大部分的水珠不会被吹出重新掉落在回水箱中,而被吹出的水珠到达一定的高度后也会因为重力和阻力的作用下再次掉落在消音器中直至回到回水箱。

3. 消音器出口:当被一系列的过滤后干净的空气经过消音器出口被排向按国家标准制作的离地15米高的管道中从而排向外界。

2喷淋系统

1. 文丘里喷淋:在除尘器内水泵将水通过喷嘴喷成水帘状,当含尘烟气通过喷淋头对喷所产生的水帘空间时,因尘粒与水帘之间的碰撞、拦截和凝聚作用,尘粒随液滴降落下来。这种除尘器构造简单、阻力较小、操作方便。其突出的优点是除尘器内设有很小的缝隙和孔口,可以处理含尘浓度较高的烟气而不会导致堵塞。又因为它喷淋的液滴较粗,所以不需要雾状喷嘴,这样运行更可靠,喷琳式除尘器可以使用循环水,直至洗液中颗粒物质达到相当高的程度为止,从而大大简化了水处理设施。所以这种除尘器至今仍有不少企业采用。它的缺点是设备体积比较庞大,处理细粉尘的能力比较低,需用水量比较多、所以常用来去除粉尘粒径大、含尘浓度高的烟气。

2. 喷淋箱侧板:喷淋对喷形成水幕使吸入的粉尘进行了第一次的融合,在喷淋嘴高压对喷的作用下水分散在喷淋箱的各个部位,其中就有一部分打到喷淋箱的侧板上,在力的作用下会产生一个相反的弹力使水珠在箱体中再一次的和吸入的粉尘进行二次融合,使喷射出来的水得到了更为有效合理的运用,使其融合更为充分,更为有效的达到除尘的效果。

3. 喷淋箱出水口:在喷淋高压对喷的作用下喷淋箱中会堆积一定量的水汇集在喷淋箱出口,而在前两道工序没有融合到的粉尘在重力的作用下会掉在水中,由于喷淋箱出口是渐变小的,水的流动有一个汇集的力产生小小的漩涡没有融合到的风尘就会在此处进行第三次融合,更进一步的达到了除尘的效果。

4. 中心筒:含尘气流由切线进口进入除尘器,沿外壁由上到下做螺旋形旋转运动,这股向下的旋转气流即为外涡旋,在这股旋转气流的作用下强大的离心力使得气体中固体颗粒和液体颗粒甩脱出来作用于锥斗上。

5. 中心筒锥斗:在经过中心筒的分离与水混合的尘粒撞击在锥斗上,产生的反弹力使得尘粒与尘粒之间在力的作用下有了一定量的黏合在一起,向下倾斜的锥斗加速了尘粒自由落体的速度使得尘粒在重力的作用下坠入到漏灰斗当中。

6. 上部筒体:经过中心桶和锥斗后尘粒和水进入到上部筒体中,外涡旋达到椎体底部后,转而向上,由轴心向上运动,最后排出管外。这股向上的气流为内涡旋,向下的外涡旋与向上的内涡旋旋转方向相同,气体做旋转运动时,尘粒在离心力的作用下要想外壁移动,到达外壁的尘粒在气流的重力作用下坠入漏灰斗。

7. 上部筒体挡圈:在风机的作用下筒中的水珠会延水箱壁由下往上向上被吸走,此时挡圈能够很好地起到阻止作用,在水珠向上的时候挡圈在中间打断了这一吸力使得水珠再次坠入到箱体下部从而减少了绝大部分的水珠往上被吸出的事。

3刮泥系统

1. 粉尘颗粒由喷淋到上部箱体然后掉落到下部箱体当中,下部箱体中有排污系统在间歇性的工作,在这期间水箱当中会产生堆积,堆积的废水中含有许多空气中的杂质颗粒,由于考虑到水中会生成漂浮物因此新增加了如图的4个机构:1.动力传动机构2.漂浮物刮板3.漂浮物传递机构4.排污池。

2. 当下部箱体中的水上升到一定量时,漂浮于水面的杂质就会在传动机构的带动下被漂浮物刮板所带动,产生与刮板转动方向一致的同向运动使得漂浮物都趋向于漂浮物传动机构,漂浮物传动机构在动力传动机构的带动下工作,在漂浮物传动机构的带动下漂浮物会流向排污池,从而不断把水面的漂浮物清理掉。

3. 回水箱:当一些没有被阻挡到的水珠被吸入回水箱后,在重力的作用下有一部分的水珠会掉落在回水箱底部而产生堆积,当水箱中的水量堆积到一定量时打开排水阀把水排到下部箱体中。

4星形卸料器系统


1. 结构紧凑,造型美观,使用方便。

2. 运转平稳,噪音低。


5旋风分离系统

1. 工作原理:含尘气流由切线进口进入除尘器,沿外壁由上到下做螺旋形旋转运动,这股向下的旋转气流即为外涡旋,外涡旋达到椎体底部后,转而向上,由轴心向上运动,最后排出管外。这股向上的气流为内涡旋,向下的外涡旋与向上的内涡旋旋转方向相同,气体做旋转运动时,尘粒在离心力的作用下要想外壁移动,到达外壁的尘粒在气流的重力作用下坠入漏灰斗。

6电气控制系统

1. 采用西门子PLC和触摸屏

2. 采用台达或者BEST变频器

3. 采用正泰或者施耐德品牌低压电气元件

4. 采用亚德客气动元件

参数介绍

美弗莱标准型湿式除尘器参数表

序号 型号 MWDC-80 MWDC-80F MWDC-100 MWDC-180
1 设备应用 抛丸机除尘器/除尘设备改造
2 风机功率 11KW 22KW 55KW
3 风量(立方/h) ≤5000 ≤9000
4 风压(Pa/h) ≤6800 ≤7000
5 噪音(db) ≤80 ≤80 ≤80
6 风口直径 φ250mm φ320mm
7 粉尘排放(mg/m3) 30 30
8 刮泥电机 0.37KW 0.37KW
9 液下水泵 3KW 5.5KW 7.5KW
10 星型卸料器 0.75KW 0.75KW
11 总功率 ≤15.12KW ≤17.62KW ≤30.62KW 78.87KW
12 总重量(面积) 2.7吨(57.5平方) 4.05吨/115平方
13 外围尺寸
(长*宽*高)
4955*2870*4320 5206*2872*5424
